Здесь я хочу рассказать о детской погремушке, ставшей грозным военным оружием, и рассмотреть специальное техническое средство СТС НПИ, которое по своим совокупным признакам должно отвечать требованиям стандарта на аппаратуру военного применения. Буду говорить только о «железе».
Почему военного?
Потому, что ст.1 №144-ФЗ Оперативно-розыскная деятельность — вид деятельности, осуществляемой гласно и негласно оперативными подразделениями государственных органов, т.е. подразделениями МВД и ФСБ. Эти органы являются военизированными и используют в своей работе изделия военной техники.
В качестве примера возьмём шпионскую авторучку, которую недавно принесли в ремонт.
Авторучка Агента-007 и её содержимое.
Диаметр корпуса 13.5мм, длина 145мм. Может использоваться как авторучка. Свободно продаётся и больно наказывается.

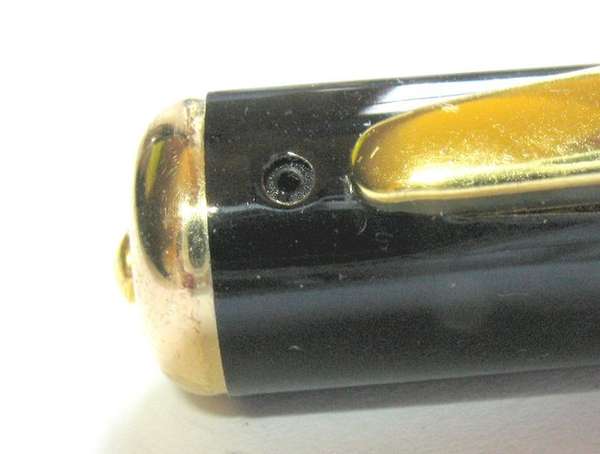

В верхней боковой части авторучки имеется отверстие зрачка камеры диаметром Ф=2мм, которое хорошо различимо на расстоянии 5 метров. Сверху кнопка включения.

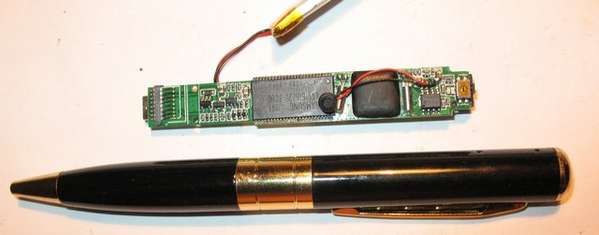

На плате расположена видеокамера, микросхема программы управления, кварцевые резонаторы, сигнальный процессор залитый компаундом «капля», большая микросхема оперативной памяти, микросхемы питания, зарядки, разъём флешки и USB.
Считается, что глаз человека с нормальной остротой зрения способен увидеть раздельно две далёкие точки, если угловое расстояние между ними равно одной угловой минуте (1/60 градуса). При расстоянии 5 метров это соответствует 1,45 миллиметра.
Золотой колпачок и зажим на чёрном фоне корпуса хорошо привлекает внимание, и беглого взгляда достаточно для обнаружения отверстия камеры. Дырочка хорошо видна.
Следовало бы для людей, никогда не видевших телефон вокруг зрачка написать «видеокамера», на манер инструкции, — «кошек в СВЧ не сушить».
Для рьяных блюстителей, зрачок можно обозначить ярким видимым обрамлением, наклеив кусочек белой бумажки или глаз.
Однако перед нами обычный гаджет, бытовая детская игрушка в серьюзную войнушку с которой не поиграешь.
Рассмотрим СТС НПИ с позиции Государственного Стандарта.
ГОСТ РВ 20.39.309-98 - ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОМПЛЕКСНАЯ СИСТЕМА ОБЩИХ ТЕХНИЧЕСКИХ ТРЕБОВАНИЙ
АППАРАТУРА, ПРИБОРЫ, УСТРОЙСТВА И ОБОРУДОВАНИЕ ВОЕННОГО НАЗНАЧЕНИЯ
КОНСТРУКТИВНО-ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Издание официальное
ГОССТАНДАРТ РОССИИ
Москва
Предисловие
1 РАЗРАБОТАН Техническим комитетом по военной стандартизации № 319 «Надежность и стойкость ЭРИ и РЭА военного назначения»
ВНЕСЕН Министерством обороны Российской Федерации
2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 26 мая 1998 г. № 232
3 ВВЕДЕН ВПЕРВЫЕ
4 На территории Российской Федерации действует взамен ГОСТ В 20.39.308-76 и ГОСТ В 20.39.308-85 ВД
ГОСТ РВ 20.39.309-98
5 ТРЕБОВАНИЯ К КОНСТРУКЦИИ
5.1 Требования к составным частям аппаратуры
5.1.1 Аппаратуру рекомендуется создавать в виде одноблочных или многоблочных конструкций на основе системы ЭМ различных уровней разукрупнения по функционально-конструктивной сложности.
5.1.2 Система ЭМ должна удовлетворять следующим основным требованиям:
5.1.16 Крепежные детали разъемных соединений должны быть предохранены от саморазъединения.
А здесь карта памяти установлена в устройство снизу и не имеет элементов фиксации и выбрасывателя. Карта держится за счёт ненормируемого трения и может выпасть от лёгкого встряхивания.
5.1.20 Съемные и разъединяющие составные части аппаратуры должны иметь конструктивные элементы (ключи), предотвращающие их неправильную установку и включение.
Но на панели присоединения отсутствует маркировка и нет ключа для правильной установки SD карты. В результате ошибки при установке карты ограничительная рамка легко ломается.
5.1.23 Выбор системы обеспечения тепловых режимов (охлаждения, подогрева, термостабилизации и т.п.) аппаратуры и ее составных частей должен осуществляться исходя из требований ТТЗ (ТЗ) на аппаратуру конкретного типа с учетом распределения мощностей рассеивания и допустимых тепловых режимов материалов, деталей и комплектующих изделий.
На фото видно оплавленный аккумулятор. Явно был нарушен тепловой режим, что привело к локальному разогреву оболочки аккумулятора и его оплавлению. Мог бы и взорваться.
11.6 Покрытия должны обеспечивать необходимую коррозионную стойкость и декоративный вид аппаратуры при эксплуатации, при хранении с соблюдением требований по консервации, а, также при хранении изделий в производстве.
При вскрытии устройства, на печатной плате и внутри корпуса были обнаружены следы липкой проводящей жидкости, характерной для прохладительных напитков.
Очевидно устройство намокло и, после высыхания жидкости остались липкие пятна характерные для прохладительных напитков.
На печатной плате нет общего защитного влагостойкого покрытия.
Паяльная маска «зелёнка» видимая на фото используется в технологическом процессе пайки и частичной защиты не предназначена для защиты от влаги.
В результате коррозии в присутствии проводящей жидкости под действием электрического потенциала встроенного аккумулятора печатные проводники многослойной материнской платы растворились.
Устройство вышло из строя и восстановлению не подлежит.
Есть и явные конструктивные ляпусы: Микрофон свободно болтается на проводах. Отсутствует акустический лабиринт. Звук бубнящий, плохо различимый с помехами.
Оптика.

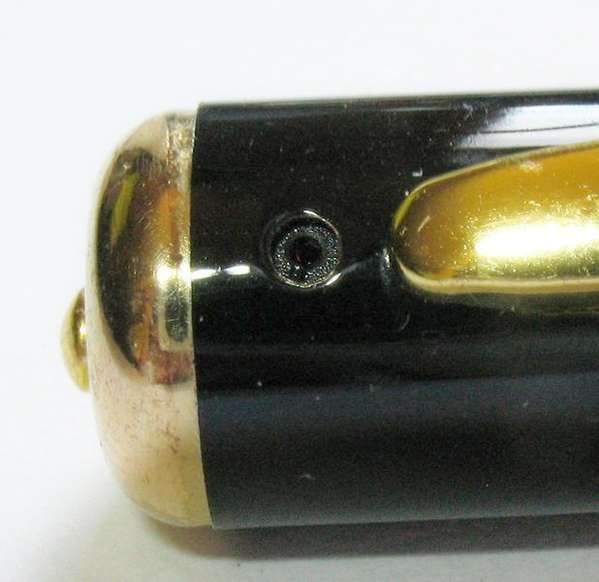

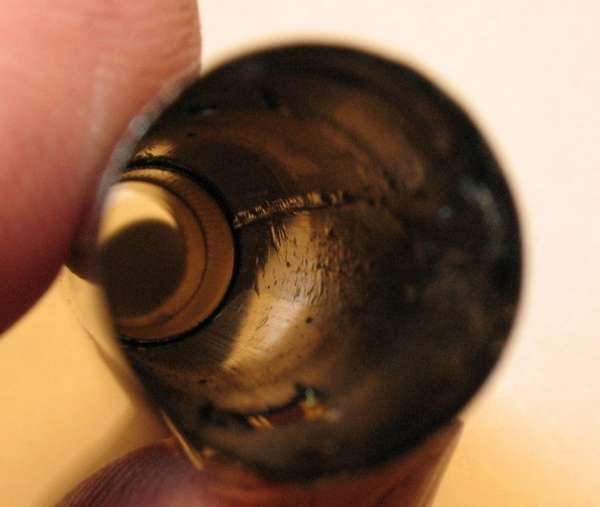

Зрачок камеры Ф=2 мм не имеет защиты от попадания посторонних предметов на расположенную на глубине 1,5 мм линзу. Чистка линзы невозможна без разборки в условиях лаборатории.
И наконец самый страшный пункт ГОСТ РВ 20.39.309-98.
(Кто в теме, тот знает, сколько крови здесь пролито.)
10.2 В аппаратуре должны быть применены элементы, которые приведены в перечнях электрорадиоизделий, разрешенных для применения при разработке (модернизации), производстве и эксплуатации военной аппаратуры, приборов и другой военной техники (далее в тексте — перечни изделий), разработанных по ГОСТ В 15.209, а также в перечнях изделий категорий качества «ОС», «ОСМ», «ОСД» по руководству [8].
Разумеется, ни один из элементов на плате не отвечает требованию п.10.2 ГОСТ.
Микросхемы использованы обычные и даже не automotive или military, как того требует спецтехника.
И по мелочи куча замечаний, — отсутствие контактного золотого покрытия на USB и SD разъёмах, не отмыт флюс и т.д.
Всё это доказывает, что данное изделие нельзя использовать в качестве специального оборудования при выполнении ОРД для НПИ.
Остаётся загадкой, какую цель преследовал законодатель?
Как применяется Закон было видно на примерах в начале статьи.
Отсутствие логики и здравого смысла вызывает недоумение.
Вдруг охотник выбегает, прямо в зайчика стреляет,
пиф-паф, ой-ой-ой, умирает зайчик мой,

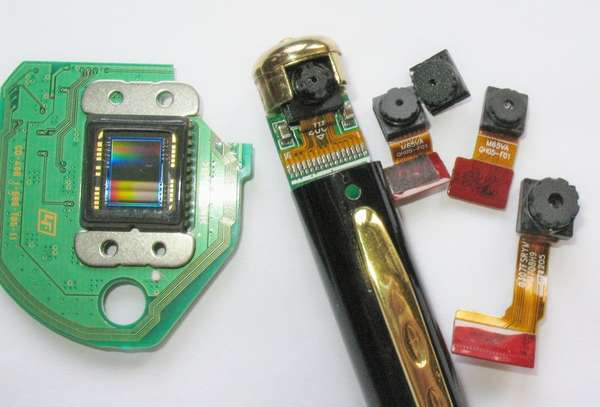

привезли его домой, оказался он живой.Один из аргументов приводимых обвиняющей стороной было утверждение, что устройство имеет малые размеры. А теперь сравните габариты камеры в авторучке и размеры камер из сотовых телефонов и планшетов. Камеры лежат рядом и сделаны одним снимком.
Слева для наглядности матрица от фотоаппарата Sony Cybershot DSC-F828.
Технологии не стоят на месте и рынок диктует свои условия.

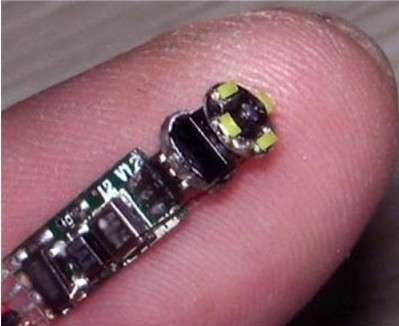

Сегодня для массового применения OmniVision выпустила видео камеру с подсветкой и размером с зубочистку. Контсруктив CameraCubeChip. Два провода питания и один выход на телевизор, передатчик или куда угодно.

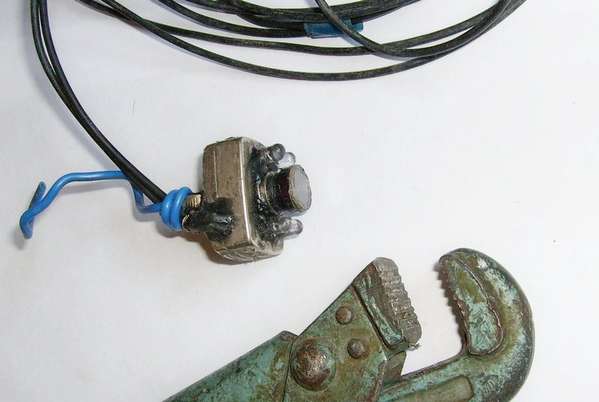

Пишу эту статью и думаю: Вот придут и конфискуют у меня скрытую микро видеокамеру специально назначения, которую я использовал для контроля труб канализации на даче. И ничего, что она была в г.вне. В качестве вещественного доказательства можно представить суду и заработать повышение по службе.
